Architecture►第九章：监控相关►性能相关

高磁盘占用的排查与优化

图片缓存区太大的案例

1、案例描述

在我们的Flutter打包的app上，出现测试人员对首页的无限列表疯狂频繁刷，冷启动刷的时候还好，越刷越后面越卡。

2、案例分析过程

经测试验证在其他机器上无法重现。后通过观察应用的磁盘占比，发现出现崩溃的该设备该应用的磁盘占比巨大，达好几G（只要占用有网络点播视频缓存、打赏动画视频、图片）。进一步观察发现在图片不大的情况下，其中图片的占比竟然也能接近上G，说明图片数量巨大。由此猜测是图片数量太多导致。随后通过高磁盘占用环境模拟，确实也出现了同样的情况。由此我们开始设想磁盘对应用性能的影响 的几种原因，并进行对应修复。经过代码排查图片库内部的同步、阻塞问题，发现了一个潜在的同步危险。

1
if (cacheFlie.existsSync()) {  /// existsSync是一个同步方法，用于检查具有该路径的文件系统实体是否存在。

3、为什么原生iOS上没发现类似问题/微信为什么没出现类似问题？

可能原因：①之前原图相同的图片显示在不同地方，也只是原图和缩略图两套而已，而不像图片万象这样，可能会存在好多套。②原生的SDWebImage在监测到内存不足的时候会自动进行清除。

图片缓存（无、太小、太大）的问题

小结：

图片缓冲区默认太小时（一定有问题） 图片缓冲区设大后（可能有问题）
出现的平台 Flutter上默认的缓存上限1000个图片或者100MB内。
原生iOS的SDWebImage一般不设大小，只根据maxCacheAge		 Flutter上extended_image判断图片是否已缓存时候有性能问题，而导致卡顿。
原因滑动列表会进行很多图片的获取，从而由于任务过多，对性能产生影响，例如增加CPU使用率，导致电池消耗加快，进而可能引发崩溃。
后果 加载过的图片很容易再次出现。 可能：存的图片数量太大。影响图片存取，而崩溃。
出现的案例 ①列表划过之后再回来；
②列表页面离开后再回来。		 测试人员频繁刷，导致刷满图片缓冲区后，图片数量太大，影响图片存取，从而崩溃。
解决方案 图片存储进行分区。对 url 进行 md5 取值，对 md5 取前两个字母为新文件夹。

1、图片缓冲区默认太小时

在Flutter中加载图片（一般是网络图片），我们常常会遇到下面几个问题：Flutter 图片缓存问题分析

  1. 同页面内，加载过的图片，再次出现的时候，会重新加载，特别是列表的图片；

    根源：Flutter 内置的缓存机制 PaintingBinding.instance.imageCache 的 maximumSize 和 maximumSizeBytes 属性默认的缓存上限1000个图片或者100MB内。

    1
    2
    const int _kDefaultSize = 1000;
    const int _kDefaultSizeBytes = 100 << 20; // 100 MiB

    即图片没有加载到100MB，加载到1000个图片，也会开始根据LRU的规则清理释放缓存。在某些情况下，比如电商，一整个页面80%的元素都用图片占满，小到图标，大到广告banner，个数很容易就到1000了，但是经过压缩剪裁，图片普遍都控制在几十kb甚至10kb以下，即使1000张也远远达不到内存的上限，并且100MB的上限对于某些机型来讲也相对较小了。

    解决：设置大一点

    1
    2
    PaintingBinding.instance.imageCache.maximumSize = 10000;
    PaintingBinding.instance.imageCache.maximumSizeBytes = 800 << 20; // 800 MiB

    附：除了 Flutter 内置的缓存机制外，还有第三方库如 cached_network_image 提供了更丰富的图片缓存功能，包括硬盘缓存等 。如果需要更复杂的图片缓存策略，可以考虑使用这类第三方库来扩展 Flutter 的图片加载和缓存能力。

    附2：extended_image 提供了一套完整的图片加载和缓存解决方案，其缓存的控制也还是通过修改 ImageCache 的配置来控制内存缓存的大小和数量。

    附2：SDWebImage 默认情况下会缓存图片一周（maxCacheAge 的默认值），并且没有对缓存空间大小设置限制（maxCacheSize 默认值未设定），这意味着理论上应用中的图片缓存可以占满整个设备存储空间。

    1
    [SDImageCache sharedImageCache].maxCacheSize = 50 * 1024 * 1024; *// 50MB*

  2. 列表快速滑动时，加载完成再往回滑动，之前的图片还是需要重新加载；

    根源：等同于按需加载。

    解释：加载图片时，为了避免过快滑动，使得同时加载的图片过多导致卡顿甚至崩溃。所以若是内存中已有缓存，则直接返回缓存，若是没有则判断是否在快速滑动，若是正在快速滑动，则下一帧再加入队列处理，若是图片已经被移出屏幕（即没有在tree上），可能会被跳过。

    解决：快速滑动如此，可不处理。

  3. 有时返回上一页面时，上一页面已经加载完成的图片，会重新加载，假如没有占位图会特别明显的闪动。

    同现象1一样。

2、图片缓冲区设大后

图片分区：

SDWebImage 所有的图片都放在 _diskCachePath 目录下，_diskCachePath是只有一层吗?还是里面还会再分文件目录？

SDWebImage 的 _diskCachePath 目录是 SDWebImage 用来存储磁盘缓存的根目录。在这个根目录下，SDWebImage 会进一步组织文件结构，以避免所有图片都放在单一目录下造成文件系统性能问题。具体来说，**图片文件会根据图片 URL 的 MD5 值进行散列，然后根据这个散列值来创建子目录和文件名，从而在磁盘上形成一个树状的目录结构 **。

这种目录结构的设计有助于分散文件系统操作，减少单个目录下的文件数量，从而提高文件检索和写入的性能。此外，SDWebImage 还提供了设置选项，允许开发者自定义图片的存储路径，以及通过 addReadOnlyCachePath: 方法添加额外的只读缓存路径 。

总的来说，_diskCachePath 不是单一层级，而是一个包含多个子目录的复杂结构，每个子目录下存储着根据 MD5 散列值组织好的图片文件，以此来优化磁盘缓存的性能和效率 。

一、磁盘对应用性能的影响

1、原因猜测

可能原因：应用使用过程时候，存在对磁盘中的某个文件的操作，从而导致应用性能问题。操作的可能性如下：

序号 阶段 如果 后果
1 访问 文件量太大 访问效率问题
2 读写 文件大小太大 读写问题

2、排查方案

高磁盘占用的排查与优化

图片来源于：高磁盘占用的排查与优化.graffle

二、高磁盘占用环境模拟

步骤 阶段 操作 目的
1 资源准备1 提供图片的万象接口，以通过万象能获取到各种图片地址 避免得去找非常多的图片数据源
2 资源准备2 提供下载万象图片的接口(指定宽范围)，以通过万象图片能下载到很多图片 避免得去找非常多的图片数据源
3 资源下载 下载指定宽范围的万象图片，得到各种图片
每次只添加 100 张，避免模拟功能在同步状态下执行出错；		 通过下载占据磁盘空间
4 数据验证1 打印磁盘(沙盒)目录，验证下载
iOS-查看沙盒文件(真机+模拟器)		 验证确实磁盘空间被增加
5 数据验证2 计算磁盘大小 验证确实磁盘空间被增加

相应的代码实现，见 附1：高磁盘占用环境模拟的相关代码

三、高磁盘占用环境优化

序号 解决 方案
1 避免单文件夹太大 存储分区处理
2 单文件夹已经太大 存储空间清理

1、避免单文件夹太大—-存储分区处理

1、背景：图片文件下文件数量太多，导致搜索效率下降

1
2
3
4
5
6
7
8
9
10
final Directory _cacheImagesDirectory = Directory(
    join((await getTemporaryDirectory()).path, cacheImageFolderName));

// exist, try to find cache image file
if (_cacheImagesDirectory.existsSync()) { /// existsSync是一个同步方法，用于检查具有该路径的文件系统实体是否存在。
  final File cacheFlie = File(join(_cacheImagesDirectory.path, md5Key));
  if (cacheFlie.existsSync()) {  /// existsSync是一个同步方法，用于检查具有该路径的文件系统实体是否存在。

  }
}

2、优化方案：对图片存储，进行分区存储。获取方式同理。

3、优化步骤如下

对 url 进行 md5 取值

对 md5 取首字母为新文件夹

将该url所对应的图片存储在图片存储目录下的子目录

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/// get md5 from key
static String keyToMd5(String key) => md5.convert(utf8.encode(key)).toString();

/// 获取网络图片最后的本地存储文件夹路径
static Future<String> getLastDirPath(String imageUrl, {bool? useSubDir}) async {
  Directory cacheDir = await getTemporaryDirectory();
  String imageCacheHomeDirPath = join(cacheDir.path, cacheImageFolderName);
  if (useSubDir != true) { // 不使用子目录，直接一个文件夹存放
    return imageCacheHomeDirPath;
  }

  String subDirHome = keyToMd5(imageUrl);
  String imageCacheSubDirName = subDirHome.substring(0, 1);
  String lastDirPath = "$imageCacheHomeDirPath/$imageCacheSubDirName";
  return lastDirPath;
}

4、优化验证

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
/// 计算图片文件的查找耗时(查找失败返回-1)
static Future<int> calculateFindDuration(String imageUrl, {bool? useSubDir}) async {
  String md5Key = keyToMd5(imageUrl);
  final String lastDirPath = await getLastDirPath(imageUrl, useSubDir: useSubDir);
  final Directory cacheImagesDirectory = Directory(lastDirPath);

  int foundStartTime = DateTime.now().millisecondsSinceEpoch;
  // exist, try to find cache image file
  if (cacheImagesDirectory.existsSync()) { /// existsSync同步方法，检查该路径的文件夹是否存在
    final File cacheFlie = File(join(cacheImagesDirectory.path, md5Key));
    if (cacheFlie.existsSync()) { /// existsSync同步方法，检查该路径的文件是否存在
      int foundEndTime = DateTime.now().millisecondsSinceEpoch;
      int foundDuration = foundEndTime - foundStartTime;
      return foundDuration;
    }
  }

  return -1;
}

2、单文件夹已经太大—-存储空间清理

文件的属性有创建时间、修改时间

原理：变化过期时间，遍历文件属性，删除修改时间大于该过期时间的文件

1、设置过期时间的初始值，遍历文件属性，删除修改时间大于该过期时间的文件；

2、检查清理后的大小，如果大小还不在规定大小内，则继续清理；

3、继续清理：设置每次清理的过期时间增加值，对过期时间的初始值增加，并重复以上步骤；

四、优化方案的实施

目的：避免功能异常，出现集体性问题。

灰度方案：请参照 灰度系统

五、延伸

问题：一旦修改分区规则（如原本使用url进行md5后的首位值，后面改成md5后的两位值），旧文件就得重新下载。

解决：使用一致性哈希算法。16 张图解带你掌握一致性哈希算法

1、对存储节点进行hash，创建节点和hash值的哈希映射，如 {100001: “a”, 300001: “a”, 400001: “a”}

2、对数据url进行hash寻址

  • 首先，对 key 进行哈希计算，确定此 key 在环上的位置；
  • 然后，从这个位置沿着顺时针方向走，遇到的第一节点就是存储 key 的节点。（对「数据」进行哈希映射得到一个结果要怎么找到存储该数据的节点呢？）

结果：在一致哈希算法中，如果增加或者移除一个节点，仅影响该节点在哈希环上顺时针相邻的后继节点，其它数据也不会受到影响。

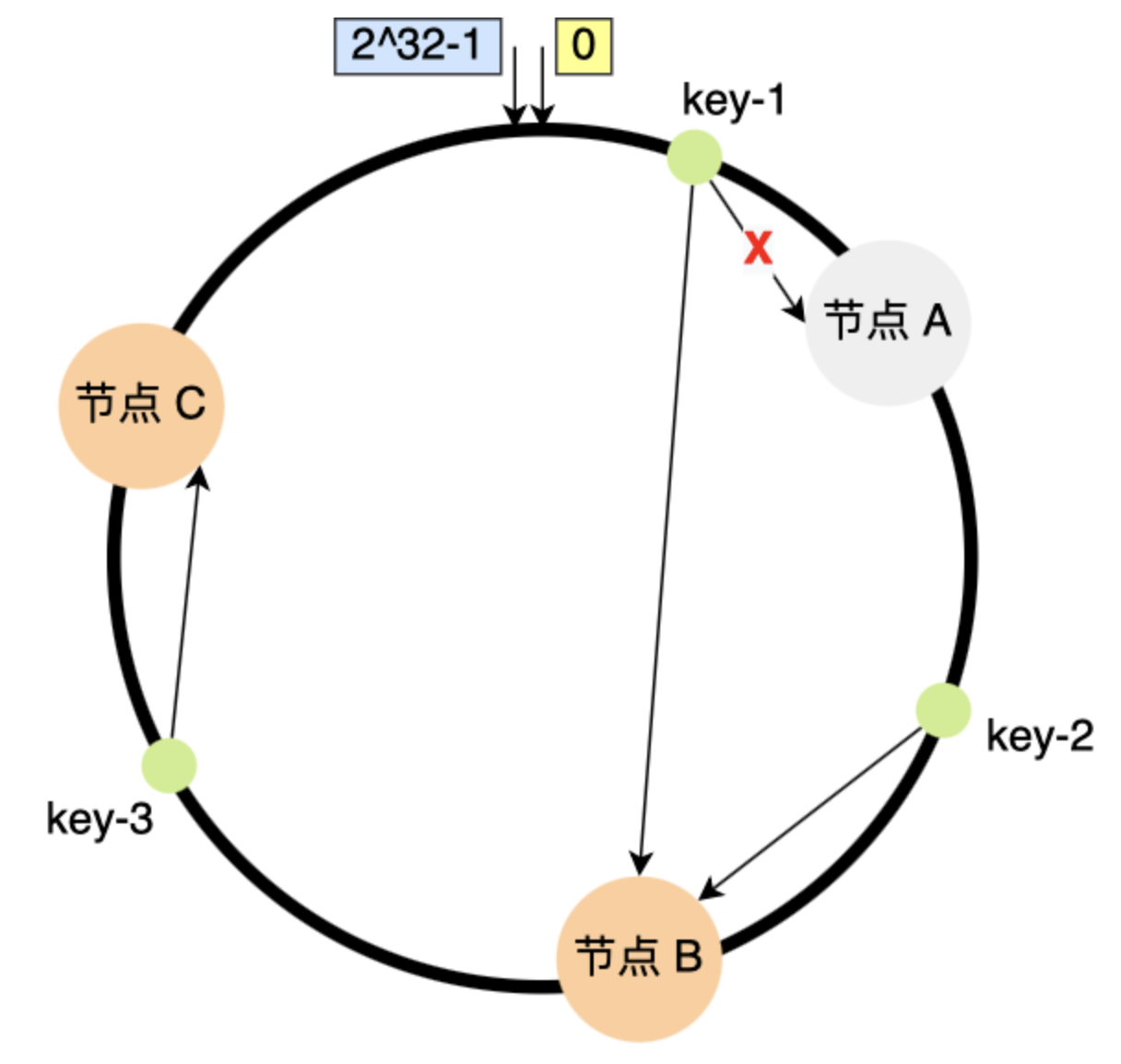

假设节点数量从 3 减少到了 2，比如将节点 A 移除：你可以看到，key-02 和 key-03 不会受到影响，只有 key-01 需要被迁移节点 B。

image-20231008173625108

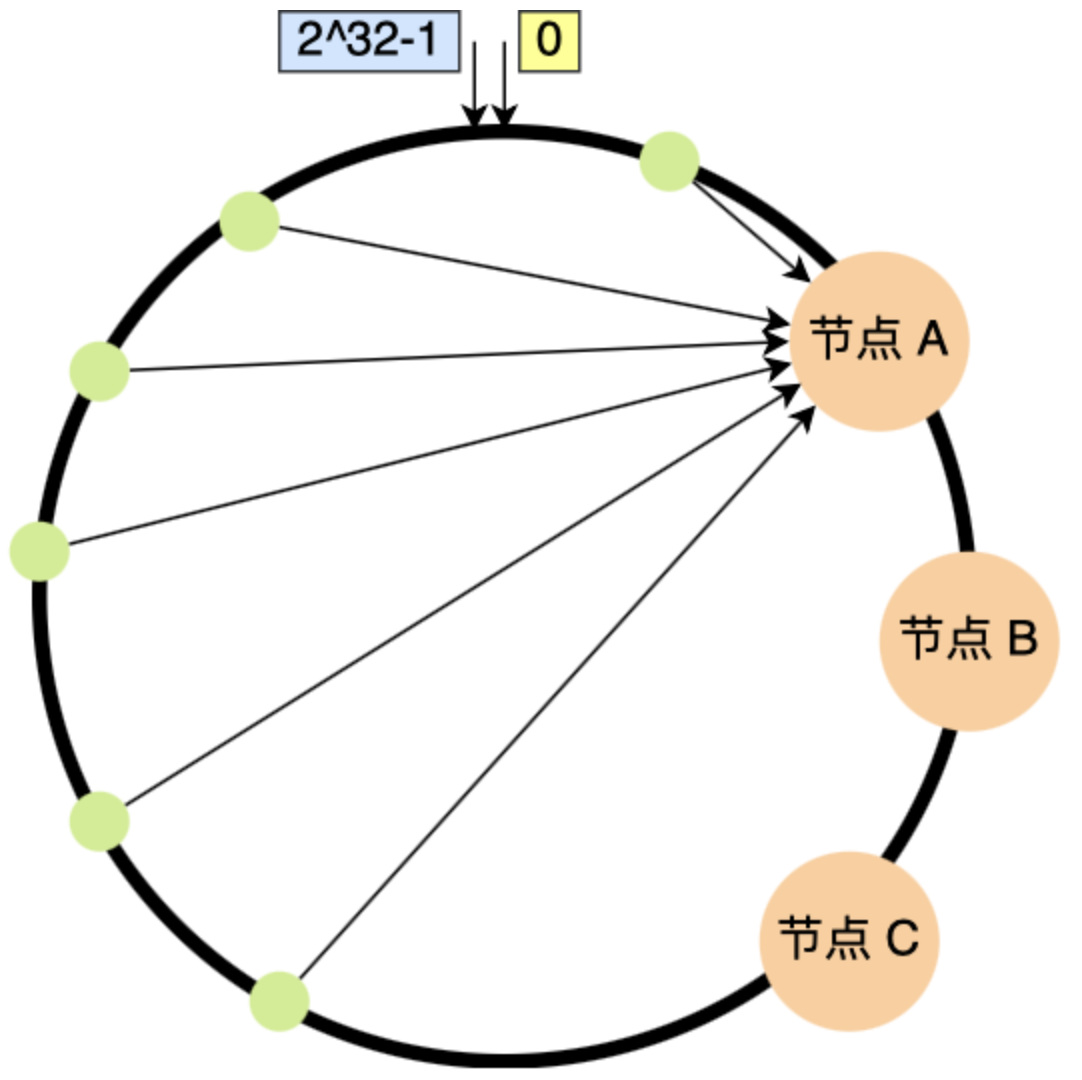

隐患：一致性哈希算法虽然减少了数据迁移量，但是存在节点分布不均匀的问题。如下：

image-20231008173700010

说明：一致哈希算法也用了取模运算，但与哈希算法不同的是，哈希算法是对节点的数量进行取模运算，而一致哈希算法是对 2^32 进行取模运算，是一个固定的值。

附：hash算法

使用一致性哈希（Consistent Hashing）可以帮助您将大批图片文件分散存储到不同的文件中，其中每个文件对应一个字母或数字。一致性哈希算法能够提供高效的数据分布和负载均衡，同时允许动态添加或删除文件节点。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
import 'dart:convert';
import 'package:crypto/crypto.dart';

class ConsistentHashing {
  List<String> nodes;
  Map<int, String> ring;

  // 构造hash环
  ConsistentHashing(List<String> nodes) {
    this.nodes = nodes;
    this.ring = {};

    for (String node in nodes) {
      addNode(node);
    }
  }

  // ring[_hash(node + n.toString())] = node;
  void addNode(String node) {			// a、b...
    for (int n = 0; n < 3; n++) { // 每个节点有3个虚拟节点（a0、a1、a2、b0、b1、b2...）
      String virtualNode = node + n.toString();
      int hashValue = _hash(virtualNode);
      ring[hashValue] = node;  // {hash_a0: "a", hash_a1: "a", hash_a2: "a"}
    }
  }

	// ring.remove(_hash(node + n.toString()));
  void removeNode(String node) {	// a、b...
    for (int n = 0; n < 3; n++) { // 每个节点有3个虚拟节点（a0、a1、a2、b0、b1、b2...）
      String virtualNode = node + n.toString();
      int hashValue = _hash(virtualNode);
      ring.remove(hashValue);
    }
  }

  // 从小到大排序所有虚拟节点的hash值，并进行遍历，找到最接近(第一个>=hashValue的节点）的虚拟节点。判断值应该存储的节点
  String getNode(String key) {
    if (ring.isEmpty) {
      return null;
    }

    int hashValue = _hash(key);
    List<int> sortedKeys = ring.keys.toList()..sort(); // [hash_a0, hash_b0, hash_a1, hash_b1, ...]
    for (int ringKey in sortedKeys) {
      if (hashValue <= ringKey) { // hash_xxx <=  hash_a1 遍历找到第一个大于等于 hash_xxx 的节点
        return ring[ringKey]; // ring[hash_a1] = "a"  => 返回 "a"
      }
    }

    return ring[sortedKeys[0]];
  }

  int _hash(String key) {
    Digest hash = md5.convert(utf8.encode(key));
    int hashValue = int.parse(hash.toString(), radix: 16);
    return hashValue;
  }
}

void main() {
  // 创建36个文件节点，每个节点对应一个字母或数字
  List<String> nodes = List.generate(26, (index) => String.fromCharCode(97 + index))
      ..addAll(List.generate(10, (index) => index.toString()));

  // 初始化一致性哈希环
  ConsistentHashing ring = ConsistentHashing(nodes);

  // 假设有一批图片文件需要存储
  List<String> imageFiles = ['image1.jpg', 'image2.jpg', 'image3.jpg'];

  for (String imageFile in imageFiles) {
    // 根据文件名获取对应的节点
    String node = ring.getNode(imageFile);

    // 将文件存储到对应的节点中
    // 这里可以根据需要自行实现文件存储逻辑
    print('Storing $imageFile to node $node');
  }
}

附1：高磁盘占用环境模拟的相关代码

1、ts_toomany_image_data_vientiane.dart

1
2
3
4
5
6
7
8
9
10
11
12
13
14
/// [图片处理方式:快速缩略模板](https://cloud.tencent.com/document/product/460/6929)
/// [图片处理方式:数据万象-缩放thumbnail](https://cloud.tencent.com/document/product/460/36540)
/// [图片处理方式:数据万象-旋转rotate](https://cloud.tencent.com/document/product/460/36542)
class TSTooManyImageDataVientiane {
  static String newImageUrl(String imageUrl, {required int width}) {
    String thumbnail = '?imageMogr2/thumbnail/';
    thumbnail += '${width}x/';
    thumbnail += 'format/webp/auto-orient/quality/100';

    String newImageUrl = "$imageUrl$thumbnail";
    // debugPrint('newImageUrl = $newImageUrl');
    return newImageUrl;
  }
}

2、ts_toomany_image_download_util.dart

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
import 'dart:io';

import 'package:extended_image/extended_image.dart';
import 'ts_toomany_image_data_vientiane.dart';

class TSTooManyImageDownloadUtil {
  static String vientianeImageUrl = "https://images.xihuanwu.com/mcms/uploads/1647604960983901.jpg";

  static void simulate_download_too_many(int imageWidthStart, int imageWidthEnd) {
    int imageCount = imageWidthEnd - imageWidthStart;
    for (var i = 0; i < imageCount; i++) {
      int iImageWidth = imageWidthStart + i;
      String iImageUrl = TSTooManyImageDataVientiane.newImageUrl(vientianeImageUrl, width: iImageWidth);
      getNetworkImageData(iImageUrl);
      sleep(const Duration(milliseconds: 10)); // 延迟10ms，避免下载太多计算问题
    }
  }
}

3、ts_toomany_image_optimize_check_util.dart

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
import 'dart:convert';
import 'dart:io';
import 'package:crypto/crypto.dart';
import 'package:flutter/foundation.dart';
import 'package:path/path.dart';
import 'package:path_provider/path_provider.dart';
import 'package:extended_image_library/extended_image_library.dart';

import 'ts_toomany_image_data_vientiane.dart';
import 'ts_toomany_image_download_util.dart';

class TSTooManyImageOptimizeCheckUtil {
  /// 计算图片的查找时长
  static checkImageFindDuration() async {
    String foundImageUrl = TSTooManyImageDataVientiane.newImageUrl(TSTooManyImageDownloadUtil.vientianeImageUrl,
        width: 6600);
    getNetworkImageData(foundImageUrl);
    int foundDuration = await TSTooManyImageOptimizeCheckUtil.calculateFindDuration(foundImageUrl);
    debugPrint("$foundImageUrl 的查找时间为:$foundDuration");
  }
}
