SDWebImage③解码

[toc]

SDWebImage③解码

好文推荐：

图形处理(一) - 图片的加载与编解码 / iOS-图片高级处理（二、图片的编码解码）
iOS-图片高级处理（三、图片处理实践）

超大图的缩放解码：设置了SDWebImageScaleDownLargeImages

[cell.shopImage sd_setImageWithURL:[NSURL URLWithString:model.shopNearPic] placeholderImage:[UIImage imageNamed:@"无商家图正方形"] options:SDWebImageScaleDownLargeImages];

		// SDWebImage 内部
		if (shouldDecode) {
         BOOL shouldScaleDown = options & SDWebImageScaleDownLargeImages;
         if (shouldScaleDown) {// 将原图按照固定大小分割，然后依次绘制到目标画布
             image = [SDImageCoderHelper decodedAndScaledDownImageWithImage:image limitBytes:0];
          } else {// 直接解码到位图生成新图
             image = [SDImageCoderHelper decodedImageWithImage:image];
          }
     }

SDWebImage加载多张图片时内存暴增

iOS平台图片编解码入门教程（Image/IO篇）

图片常见的3种编码方式见本文附录

万象：

1
2

CGSize thumbnailSize = CGSizeMake(200, 200); // Thumbnail will bounds to (200,200)
[imageView sd_setImageWithURL:url placeholderImage:nil options:0 context:@{SDWebImageContextImageThumbnailPixelSize : @(thumbnailSize)];

一、为什么图像在显示到屏幕上之前要进行解码

我们知道，一般我们都是使用形如以下方式加载图片:

1
2

+ (nullable UIImage *)imageNamed:(NSString *)name;      // load from main bundle // 通过图片的文件名从bundle 获取这个图片，注意该图片已经导入到工程中
+ (nullable UIImage *)imageWithContentsOfFile:(NSString *)path; // 通过文件加载指定路径下的文件内容创建图片

问1：解码是个啥？不编码是不是可以不解码？

答：那是因为一般下载的图片或者我们手动拖进主bundle 的图片都是PNG 或者JPG 其他格式的图片，这些图片都是经过编码压缩后的图片数据，并不是控件可以直接显示的位图。所以需要先将它解码转成位图数据，然后才能把位图渲染到屏幕上。这就是解码！（附：图像可以分为矢量图和位图，我们通常使用的图像为位图格式）

一张图片引发的深思

1.1、手动解码效果对比

iOS 列表性能优化-图片解码性能优化

- (void)queryImageCache:(NSString *)filename block:(void(^)(UIImage *image))block
{
    //从内存去取，如果没取到，就直接读取文件，在缓存起来
    UIImage *image = [self.memCache objectForKey:filename];
    if(image) {
        dispatch_async(dispatch_get_main_queue(), ^{
            if(block) block(image);
        });
    } else {
        //把解压操作放到子线程
        dispatch_async(dispatch_get_global_queue(DISPATCH_QUEUE_PRIORITY_DEFAULT, 0), ^{
            NSString *path = [[NSBundle mainBundle] pathForResource:filename ofType:@"jpg"];
            UIImage *image = [UIImage imageWithContentsOfFile:path];
           	image = [UIImage decodedImageWithImage:image];		// 解码图片
           	[self.memCache setObject:image forKey:filename];	// 保存解码的图片
           	// 同步主线程
           	dispatch_async(dispatch_get_main_queue(), ^{
        			if(block) block(image);
           	});
     		});
    }
}

1.1、图片不编码的话，是不是可以显示时候就可以不用去解码，从而能更快了？

实际上编码工作不可能少了。其目的可能是为了压缩、优化、添加元数据（如拍摄信息、版权信息、色彩配置文件等）。

1.2、手动解码的原理

自己手动解码的原理就是对图片进行重新绘制，得到一张新的解码后的位图。其中，用到的最核心的函数是 CGBitmapContextCreate 。

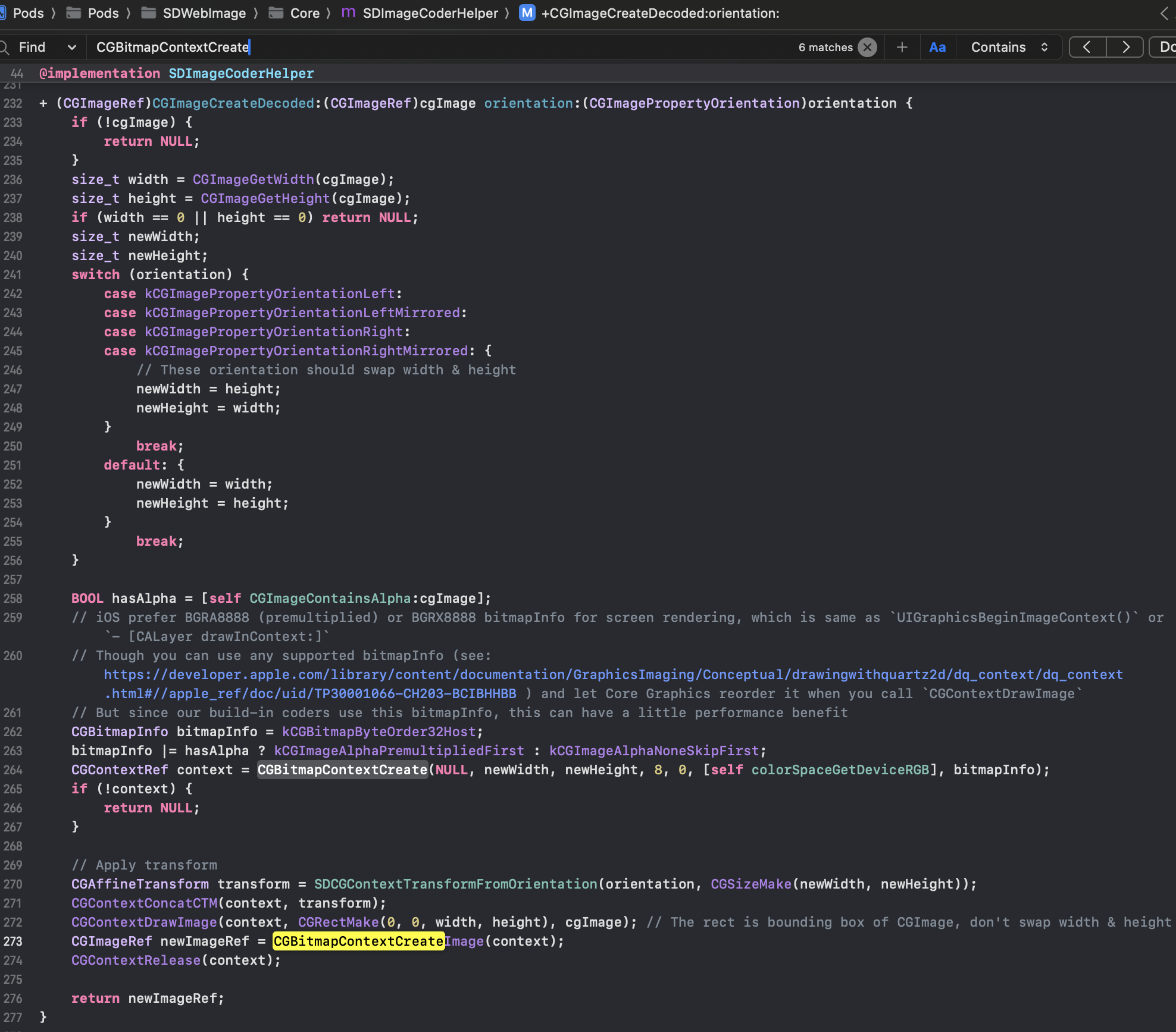

image-20240905220154620

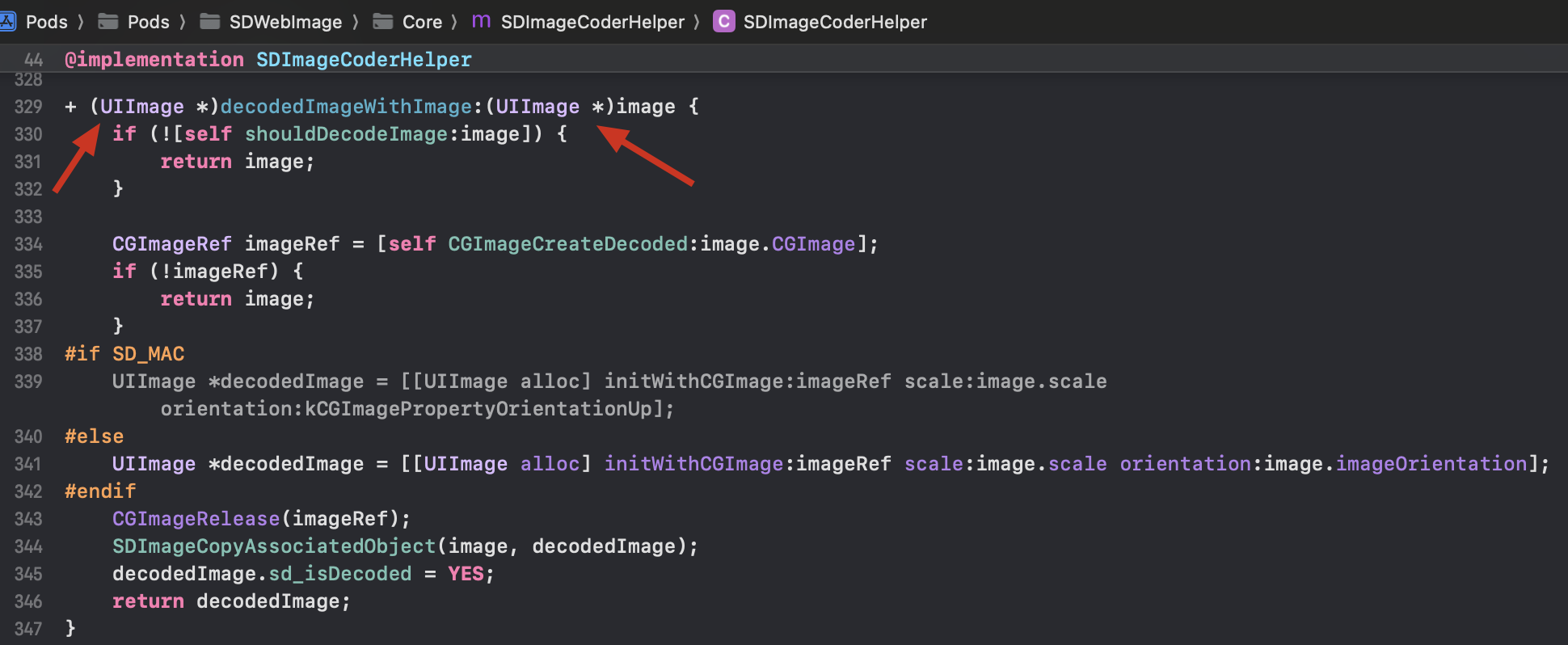

image-20240905210236393

问2：没解码显示不了图片，那为什么直接使用上面的方式进行图片的加载可以正常显示？

答案是：从实际开发中，我们基本都是使用上面的两种方式直接在主线程加载图片，然后显示在UIImageView上，并且并没有发现什么问题。是不是代表显示图片不用解码？其实不是的，因为系统会为我们进行解码的操作。所以，解码图片的工作在图片显示流程中还是必不可少的。

问3：系统是在什么时候为我们进行图片的解码操作的？图片加载的工作流？

当你用 UIImage 或 CGImageSource 的那几个方法创建图片时，图片数据并不会立刻解码。图片设置到 UIImageView 或者 CALayer.contents 中去，并且 CALayer 被提交到 GPU 前，CGImage 中的数据才会得到解码。这一步是发生在主线程的，并且不可避免。

概括来说，从磁盘中加载一张图片，并将它显示到屏幕上，中间的主要工作流/图片加载的工作流如下：

假设我们使用 +imageWithContentsOfFile: 方法从磁盘中加载一张图片，这个时候的图片并没有解压缩；
然后将生成的 UIImage 赋值给 UIImageView ；
接着一个隐式的 CATransaction 捕获到了 UIImageView 图层树的变化；
在主线程的下一个 run loop 到来时，Core Animation 提交了这个隐式的 transaction ，这个过程可能会对图片进行 copy 操作，而受图片是否字节对齐等因素的影响，这个 copy 操作可能会涉及以下部分或全部步骤：
①分配内存缓冲区用于管理文件 IO 和解压缩操作；

②将文件数据从磁盘读到内存中；

③将压缩的图片数据解码成未压缩的位图形式，这是一个非常耗时的 CPU 操作；

④最后 Core Animation 使用未压缩的位图数据渲染 UIImageView 的图层。

问4：使用系统解码有什么问题？或者说SDWebImage还要对图片进行解码是为了什么？

①、使用系统解码有什么问题？

答：如果我们直接使用 + (nullable UIImage *)imageNamed:(NSString *)name 来加载图片，系统默认会在主线程立即进行图片的解码工作，这个过程就是把图片数据解码成可供控件直接显示的位图数据。由于这个解码/解压缩操作是一个比较耗时的CPU操作，并且默认是在主线程进行的。所以当在主线程调用了大量的 + (nullable UIImage *)imageNamed:(NSString *)name 方法后就会产生卡顿，尤其是在快速滑动的列表上，这个问题会表现得更加突出。

②、SDWebImage还要对图片进行解码的目的是

优化1：默认是在主线程解码，SDWebImage将解码这个过程放到子线程。

图片解码是耗时的，而且iOS系统默认是在主线程执行解码，所以业界通常有一种做法是，异步强制解压，也就是在异步线程主动将二进制图片数据解压成位图数据，使用CGBitmapContextCreate(…)系列方法就能实现。
该处理方式在众多图片处理框架下都有体现。

所以SDWebImage 为了提高图片的加载效率，会提前去进行解码图片到内存，即把图片数据解码成可供控件直接显示的位图数据。同时由于位图体积较大，所以在磁盘缓存中不会直接缓存位图数据，而是编码压缩过的PNG 或者JPG 数据。

在我们使用 UIImage 的时候，创建的图片通常不会直接加载到内存，而是在渲染的时候再进行解压并加载到内存。这就会导致 UIImage 在渲染的时候效率上不是那么高效。为了提高效率通过 decodedImageWithImage方法把图片提前解压加载到内存，这样这张新图片就不再需要重复解压了，提高了渲染效率。这是一种空间换时间的做法。

问5：SDWebImage解压的策略是怎样的？

SDWebImage中使用以下策略：

当图片从网络中获取到的时候就进行解压缩。
当图片从磁盘缓存中获取到的时候立即解压缩。

二、SDWebImage是怎么进行图片Decoder解码的`UIImage+ForceDecode.h`

1、UIImage+ForceDecode.h 的 sd_decodedImageWithImage:

下面首先看解码的方法，UIImage+ForceDecode.h

1 2	+ (nullable UIImage )sd_decodedImageWithImage:(nullable UIImage )image; + (nullable UIImage )sd_decodedAndScaledDownImageWithImage:(nullable UIImage )image limitBytes:(NSUInteger)bytes;

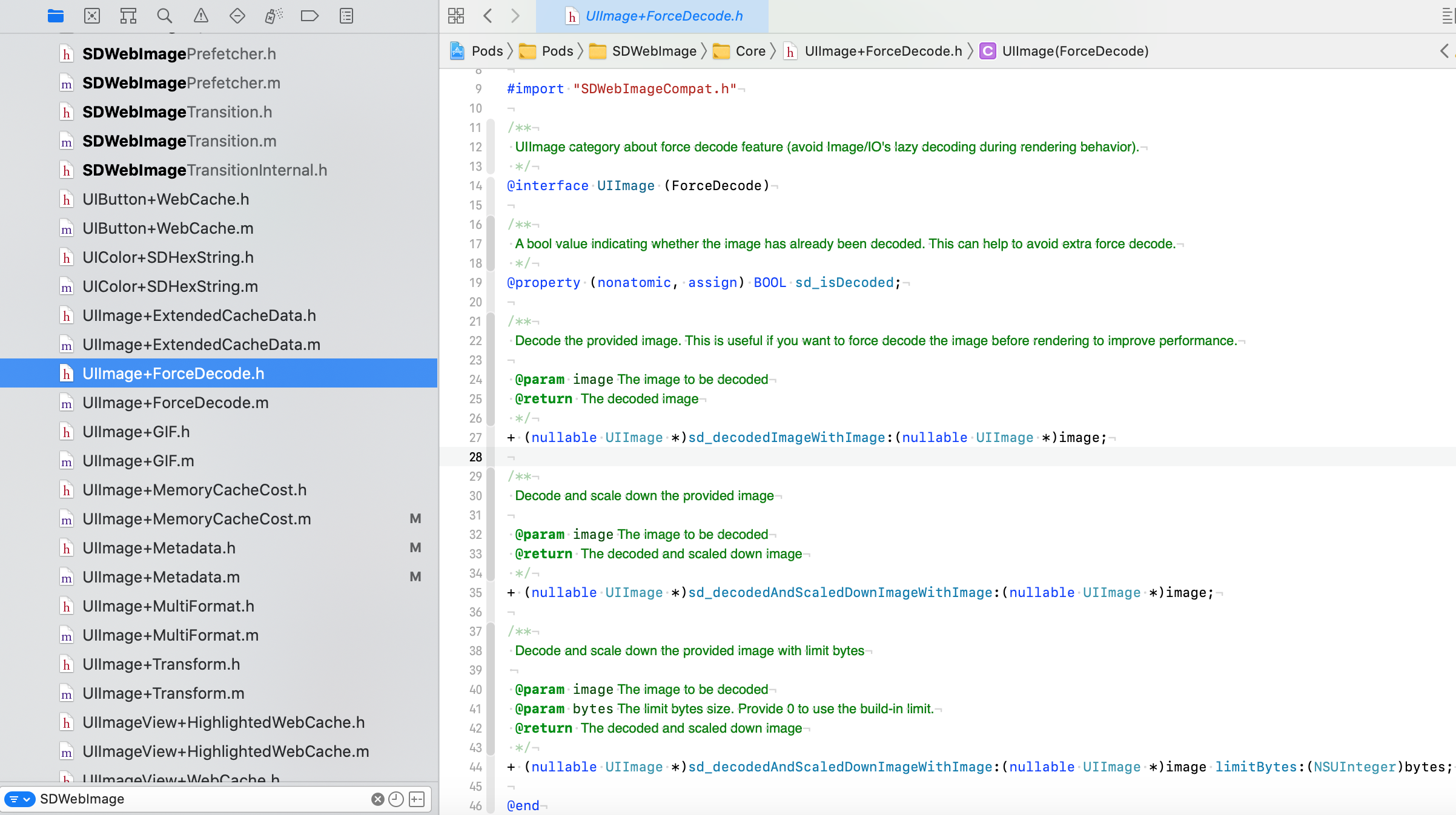

image-20211201013634575

其实现为：

+ (nullable UIImage *)sd_decodedImageWithImage:(nullable UIImage *)image {
    if (!image) {
        return nil;
    }
    return [SDImageCoderHelper decodedImageWithImage:image];
}

2、[SDImageCoderHelper decodedImageWithImage:image]

SDImageCoderHelper中的实现代码：

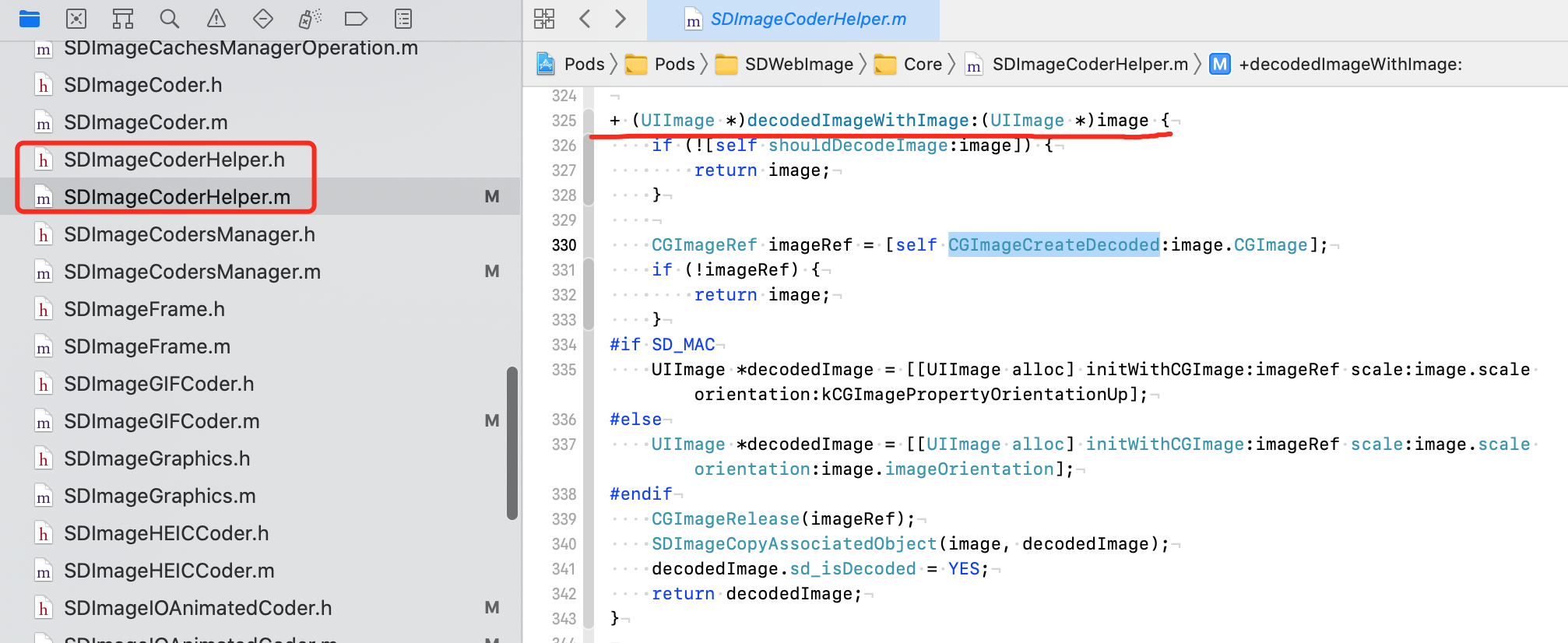

image-20211201014559478

这个方法传入一副图片对该图片进行解码，解码结果是另一幅图片。

2.1、[SDImageCoderHelper shouldDecodeImage:image]

[SDImageCoderHelper shouldDecodeImage:image]用来判断要不要解码，并不是所有的image 都要解码。其函数实现如下：

#pragma mark - Helper Function
+ (BOOL)shouldDecodeImage:(nullable UIImage *)image {
    // Prevent "CGBitmapContextCreateImage: invalid context 0x0" error
    if (image == nil) {
        return NO;
    }
    // Avoid extra decode
    if (image.sd_isDecoded) {
        return NO;
    }
    // do not decode animated images
    if (image.sd_isAnimated) {
        return NO;
    }
    // do not decode vector images
    if (image.sd_isVector) {
        return NO;
    }

    return YES;
}

1.如果 image 等于 nil，返回 NO。 // 防止 “CGBitmapContextCreateImage: invalid context 0X0” 的错误

2.如果已经解码过，返回NO。

3.如果 image 是动效图片，返回 NO。// 不要解码动画图像

4.如果sd_isVector，返回NO。

2.2、[SDImageCoderHelper CGImageCreateDecoded:cgImage]

其中+ (CGImageRef)CGImageCreateDecoded:(CGImageRef)cgImage的实现如下：

+ (CGImageRef)CGImageCreateDecoded:(CGImageRef)cgImage {
    return [self CGImageCreateDecoded:cgImage orientation:kCGImagePropertyOrientationUp];
}

+ (CGImageRef)CGImageCreateDecoded:(CGImageRef)cgImage orientation:(CGImagePropertyOrientation)orientation {
    if (!cgImage) {
        return NULL;
    }
    size_t width = CGImageGetWidth(cgImage);
    size_t height = CGImageGetHeight(cgImage);
    if (width == 0 || height == 0) return NULL;
    size_t newWidth;
    size_t newHeight;
    switch (orientation) {
        case kCGImagePropertyOrientationLeft:
        case kCGImagePropertyOrientationLeftMirrored:
        case kCGImagePropertyOrientationRight:
        case kCGImagePropertyOrientationRightMirrored: {
            // These orientation should swap width & height
            newWidth = height;
            newHeight = width;
        }
            break;
        default: {
            newWidth = width;
            newHeight = height;
        }
            break;
    }

    BOOL hasAlpha = [self CGImageContainsAlpha:cgImage];
    // iOS prefer BGRA8888 (premultiplied) or BGRX8888 bitmapInfo for screen rendering, which is same as `UIGraphicsBeginImageContext()` or `- [CALayer drawInContext:]`
    // Though you can use any supported bitmapInfo (see: https://developer.apple.com/library/content/documentation/GraphicsImaging/Conceptual/drawingwithquartz2d/dq_context/dq_context.html#//apple_ref/doc/uid/TP30001066-CH203-BCIBHHBB ) and let Core Graphics reorder it when you call `CGContextDrawImage`
    // But since our build-in coders use this bitmapInfo, this can have a little performance benefit
    CGBitmapInfo bitmapInfo = kCGBitmapByteOrder32Host;
    bitmapInfo |= hasAlpha ? kCGImageAlphaPremultipliedFirst : kCGImageAlphaNoneSkipFirst;
    CGContextRef context = CGBitmapContextCreate(NULL, newWidth, newHeight, 8, 0, [self colorSpaceGetDeviceRGB], bitmapInfo);
    if (!context) {
        return NULL;
    }

    // Apply transform
    CGAffineTransform transform = SDCGContextTransformFromOrientation(orientation, CGSizeMake(newWidth, newHeight));
    CGContextConcatCTM(context, transform);
    CGContextDrawImage(context, CGRectMake(0, 0, width, height), cgImage); // The rect is bounding box of CGImage, don't swap width & height
    CGImageRef newImageRef = CGBitmapContextCreateImage(context);
    CGContextRelease(context);

    return newImageRef;
}

2.3、解码的核心代码

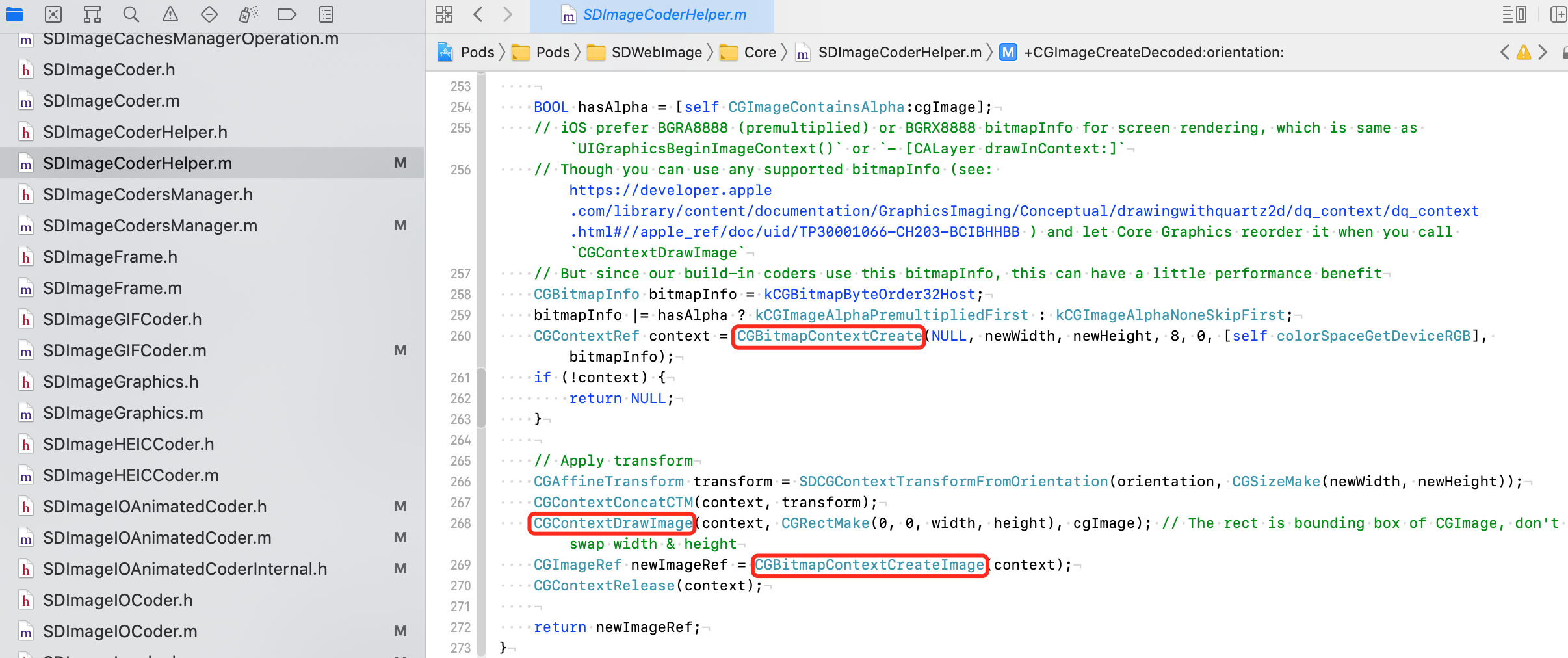

image-20211201023244869

使用CGBitmapContextCreate()创建图片上下文
使用CGContextDrawImage()将图片绘制到上下文中
使用CGBitmapContextCreateImage()通过上下文生成图片

其他参考：SDWebImage 中的图片解码

3、其他

3.1、两个静态不可变的类型是 size_t 的变量

①、kBytesPerPixel：每个像素占内存多少字节（Byte），赋值为4，表示每个像素占4个字节(RGBA各一个字节)。

1	static const size_t kBytesPerPixel = 4;

（图像在iOS 设备上是以像素为单位显示的）

②、kBitsPerComponent：每个组件占多少位（Bit），赋值为8

1	static const size_t kBitsPerComponent = 8;

kBitsPerComponent：每个组件占多少位（Bit），这个不好理解，举个例子，比如RGBA，其中 R （红色）G（绿色）B（蓝色）A（透明度）总共4个组件，每个像素由这4个组件组成，且该变量被赋值为8，所以一个 RGBA 像素就是8 ＊ 4 ＝ 32 Bits。

知道了 kBitsPerComponent 和每个像素有多少组件组成就能计算 kBytesPerPixel 了。计算公式是: （bitsPerComponent * number of components + 7）/ 8。

3.2、其他

SDWebImage源码阅读(四)Decoder，有点抽象

三、其他参考文章

SDWebImage源码阅读前的准备(三)UIImage.h

附1：图片常见的3种编码方式

类型		演示示例
baseline 逐行扫描	默认情况下，JPEG、PNG、GIF 都是这种保存方式。	img
interlaced 隔行扫描	PNG 和 GIF 在保存时可以选择这种格式。	img
progressive 渐进式	JPEG 在保存时可以选择这种方式。	img

imageIO完成渐进加载图片
