前言

一、视频上传

《文件分片上传与分片下载.md》

二、常见视频播放

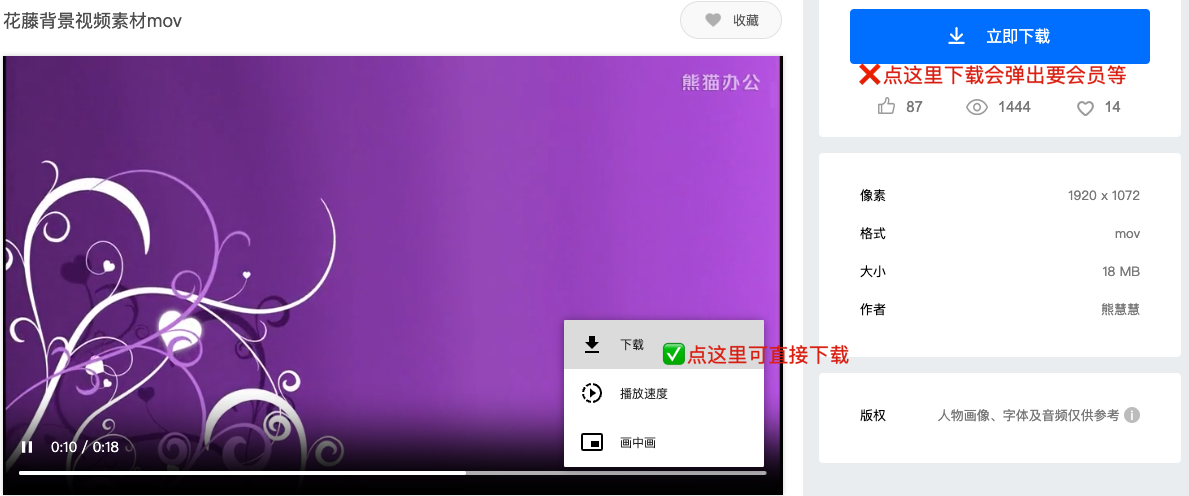

1、视频地址/素材获取网站

2、m3u8文件认识

现在比较常见的视频流媒体，大部分都是 m3u8 格式的，而对于 m3u8 格式的视频而言，如果你下载过，你会发现它就是一个文本文件，大概也就只有几十 kb，从磁盘大小来看，应该也知道它并不是一个直接的视频文件。即如果我们想要下载对应的视频文件，直接下载 m3u8，当然是达不到目的的。

m3u8 是一种视频的播放格式，它是将一个完整的视频切割成多个 ts 后缀的视频，然后当我们的进度条被移动或者按时间顺序移动的时候，就会下载对应的片段来加载。

触发的方法在iOS中如下，其中 loadingRequest 每一小块数据的请求，请求地址如m3u8格式中的ts文件链接地址。

1
2
3
4
5
6
7
8
9
10
/*  连接视频播放和视频断点下载的桥梁
 *  必须返回Yes，如果返回NO，则resourceLoader将会加载出现故障的数据
 *  这里会出现很多个loadingRequest请求,需要为每一次请求作出处理
 *  该接口会被调用多次，请求不同片段的视频数据，应当保存这些请求，在请求的数据全部响应完毕才销毁该请求
 *  @param resourceLoader 资源管理器
 *  @param loadingRequest 每一小块数据的请求
 */
- (BOOL)resourceLoader:(AVAssetResourceLoader*)resourceLoader shouldWaitForLoadingOfRequestedResource:(AVAssetResourceLoadingRequest*)loadingRequest{
    // TODO:在这里面开始我们的网络下载请求，也就是得到AVAssetResourceLoadingRequest对象
}

实现代码摘自：KJPlayerDemo 其说明文档见： iOS 音频视频播放器实现边下载边播放缓存视频

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
/// 开始请求下载数据
NS_INLINE void kStartDownloading(KJDownloader * downloader, AVAssetResourceLoadingRequest * request){
    AVAssetResourceLoadingDataRequest *dataRequest = request.dataRequest;
    NSInteger length = dataRequest.requestedLength;

  	NSInteger offset;
    if (dataRequest.currentOffset != 0) {
      offset = (NSInteger)dataRequest.currentOffset;
    } else {
      offset = (NSInteger)dataRequest.requestedOffset;
    }
    if (@available(iOS 9.0, *)) {
        if (dataRequest.requestsAllDataToEndOfResource) {
            [downloader kj_downloadTaskRange:NSMakeRange(offset, length) whole:YES];
            return;
        }
    }
    [downloader kj_downloadTaskRange:NSMakeRange(offset, length) whole:NO];
}

2.1、m3u8文件示例

m3u8文件示例1：ts片段是完整地址

1
2
3
4
5
6
7
8
9
10
11
#EXTM3U
#EXT-X-TARGETDURATION:19
#EXT-X-VERSION:2
#EXTINF:10,
http://122.225.31.106/6775ED76AE94E84581E2FA4D03/0300080B0053D05A49A22808DF700EC607AF80-D3EF-E08A-FB37-918809D8CF4C.mp4.ts?ts_start=0&ts_end=10&ts_seg_no=0
#EXTINF:10,
http://122.225.31.106/6775ED76AE94E84581E2FA4D03/0300080B0053D05A49A22808DF700EC607AF80-D3EF-E08A-FB37-918809D8CF4C.mp4.ts?ts_start=10&ts_end=20&ts_seg_no=1
…………..
#EXTINF:12,
http://122.225.31.85/657DD4BEC15488401753C7200C/0300080B0A53D05A49A22808DF700EC607AF80-D3EF-E08A-FB37-918809D8CF4C.mp4.ts?ts_start=320&ts_end=336&ts_seg_no=396
#EXT-X-ENDLIST

m3u8文件示例2：这里的片段，全部是基于域名的相对地址，

1
2
3
4
5
6
7
8
9
10
#EXTM3U
#EXT-X-VERSION:2
#EXT-X-MEDIA-SEQUENCE:102
#EXT-X-TARGETDURATION:12
#EXTINF:10,
57b3f432.ts
#EXTINF:12,
57b3f43c.ts
#EXTINF:9,
57b3f446.ts

2.2、m3u8文件字段说明

#EXTINF:10表示的是这段TS的时长是10秒。

57b3f432.ts这里表示的是每一个TS的文件名，有的M3U8这里直接是一个完成的http链接。

其他参考文章：

iOS解析M3U8文件及TS文件下载与合并

iOS 拼接m3u8文件 苹果m3u8怎么转换成mp4

1
self.playerUrl = @"http://cctv2.vtime.cntv.wscdns.com:8000/live/no/204_/seg0/index.m3u8?begintime=1469509516000";

附：边下边播

1、解码m3u8：拿到一个M3U8链接后可以解析出M3U8索引的具体内容，包括每一个TS的下载链接、时长等；

下载：拿到每一个TS文件的链接就可以逐个下载了，下载后存储为xxx.ts到手机里；
打包：将下载的TS数据按照播放顺序打包，供客户端播放；
播放：数据打包完成，就可以播放了。

Android——实现m3u8视频缓存

iOS流媒体开发之三：HLS直播（M3U8）回看和下载功能的实现

iOS 视频边下边播（缓存，预加载）

点播：

服务器将直播内容使用FFMPEG转码成MP4和3GP等点播源，生成播放连接返回给客户端播放就可以了。

2、播放器选择之路

音视频播放对于现在的互联网应用来说，已经是不可或缺的功能之一。作为一个 App 开发者，开发一个音视频播放功能，说难不难，说简单也不简单，我们常常会面临几个抉择：

  1. 使用原生视频组件（如：MediaPlayer）
  2. 使用原生硬解码/FFmpeg软解，定制视频播放组件
  3. 使用完全开源的第三方组件（如：ijkplayer）
  4. 使用商业第三方组件（如：腾讯云播放器，阿里云播放器）

2.1、腾讯云播放器

flutter_tencentplayer_plus

三、直播礼物播放

直播礼物类型详解

VAP动效实现方案

四、视频预加载

五、视频帧

业务流程图：视频帧获取.graffle

六、视频播放暗掉

核心：

1
2
3
4
5
// 1.打开常亮
[[UIApplication sharedApplication] setIdleTimerDisabled:YES] ;

// 2.关闭长亮
[[UIApplication sharedApplication] setIdleTimerDisabled:NO] ;

视频解码

音频降噪

枚举值名称 枚举值 枚举类型描述 类
V2TIM_ELEM_TYPE_NONE 0 没有元素
V2TIM_ELEM_TYPE_TEXT 1 文本消息 V2TimTextElem
V2TIM_ELEM_TYPE_CUSTOM 2 自定义消息 V2TimCustomElem
V2TIM_ELEM_TYPE_IMAGE 3 图片消息 V2TimImageElem
V2TIM_ELEM_TYPE_SOUND 4 语音消息 V2TimSoundElem
V2TIM_ELEM_TYPE_VIDEO 5 视频消息 V2TimVideoElem
V2TIM_ELEM_TYPE_FILE 6 文件消息 V2TimFileElem
V2TIM_ELEM_TYPE_LOCATION 7 地理位置消息 V2TimLocationElem
V2TIM_ELEM_TYPE_FACE 8 表情消息 V2TimFaceElem
V2TIM_ELEM_TYPE_GROUP_TIPS 9 群 Tips 消息（存消息列表） V2TimGroupTipsElem
V2TIM_ELEM_TYPE_MERGER 10 合并消息 V2TimMergerElem

End
